KN60自保护硬面堆焊焊丝
2018-11-30 16:18:29点击：
KN60属于自保护型硬面堆焊焊丝；
复合碳化铬熔金具有优良耐磨性能；
麻花豆星空天美糖心mv-星麻花传媒mv-星空天美梦幻mv免费-天美麻花星空果冻mv-62星空天美梦幻糖心mv-天美电影免费在线观看
金相为高硬度马氏体基体中弥散析出复合碳化物。
■熔敷金属物理特性
| 焊道层数 | 多层 |
| 应力消除裂纹 | 有 |
| 硬度 | HRC60-64 |
| 耐磨性 | 优 |
| 耐冲击 | 一般 |
| 机械加工性 | 不良，使用磨具打磨 |
图（1）直径3.2的硬面堆焊焊丝
■使用方法 焊接参数
| 线径(mm) | 1.6 | 2.8 | 3.2 |
| 电流极性 | DC+ | DC+ | DC+ |
| 焊接工艺 | 明弧 | 明弧 | 明弧 |
| 电流范围(Amp) | 175-350 | 230-450 | 300-500 |
| 电压(V) | 26-32 | 32-38 | 34-40 |
| 伸出长度(mm) | 20-35 | 25-45 | 25-45 |
| 保护气体 | 自保护 | 自保护 | 自保护 |

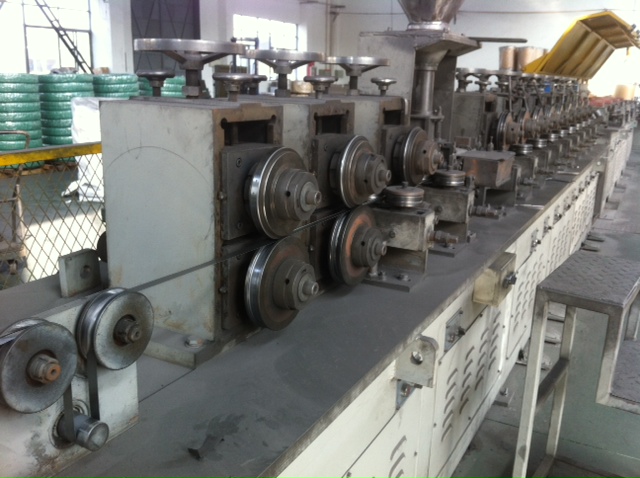

图（2）KN60自保护硬面堆焊焊丝生产线
■注意事项
1. 多道焊时，采用单缝焊，可使应力消除裂纹紧密，长度可控制在约10-15mm范围内以免焊接金属与母材的剥离。
麻花豆星空天美糖心mv-星麻花传媒mv-星空天美梦幻mv免费-天美麻花星空果冻mv-62星空天美梦幻糖心mv-天美电影免费在线观看
2. —般不需要预热及后热处理，为避免剥落应注意层间温度。
■焊丝化学成分
| 元素 | C | Cr | Mn | Si | Mo | Others | Fe |
| 含量(wt%) | 5 | 22 | 2 | 1.5 | 内控 | ＜0.5 | Bal. |
- 上一篇：耐磨自保护堆焊焊丝电弧焊的优点 2018/12/4
- 下一篇： 什么型号耐磨焊丝堆焊硬度HRC65度？ 2018/11/8
